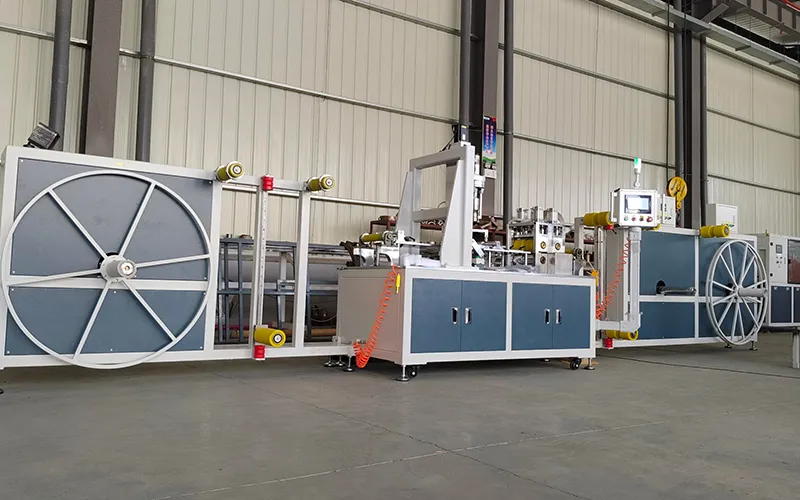

Линия для установки выпускных штуцеров на гибкий шланг лайфлет (Layflat)
Оборудование для доукомплектования полиэтиленовых плоскосворачиваемых рукавов внешними выпускными фитингами
Данная линия для установки выпускных штуцеров на гибкий шланг лайфлет разработана для последующего оснащения готовых полиэтиленовых магистральных рукавов систем орошения. Без повторного нагрева, плавления или разрезания материала технологическая линия выполняет точное позиционирование, быструю перфорацию отверстий и надежный монтаж фитингов, обеспечивая стабильное соединение с отводящими линиями с помощью внешних выпускных элементов.

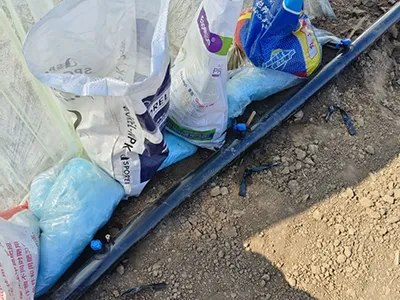

Магистральные шланги (Layflat), изначально предназначенные для транспортировки воды, могут быть модернизированы в распределительные трубопроводы с разводкой ответвлений. Такое решение обеспечивает гибкость при поливе сельхозугодий, ландшафтных объектов и теплиц, позволяя снизить затраты на переоснащение и сократить время монтажа. Это эффективный подход к организации распределительных сетей орошения.

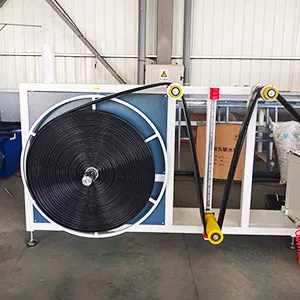

Размотчик (стеллаж подачи) полиэтиленового рукава

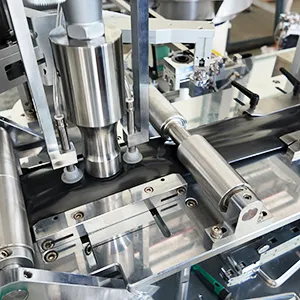

Узел автоматической ультразвуковой перфорации

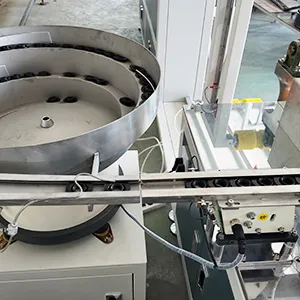

Модуль предварительной сборки, сортировки и контроля элементов

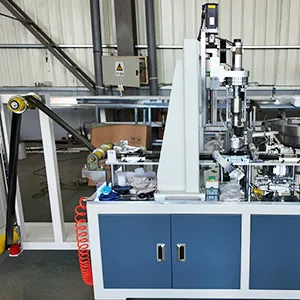

Интегрированный узел перфорации и приварки штуцеров

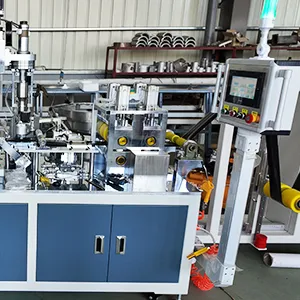

Система управления на базе ПЛК

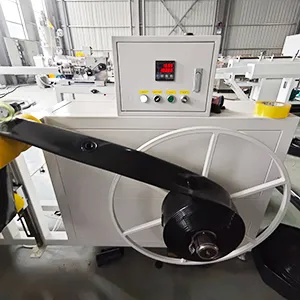

Автоматический намотчик специального исполнения
Параметры продукции
- Параметры обрабатываемого рукава Внутренний диаметр 50-200 мм, толщина стенки 3-8 мм
- Диаметр выпускного отверстия Диаметр штуцера 16 мм (изменение параметров под заказ)
- Давление Рабочее давление ≤1,2 МПа, давление разрыва ≥3,0 МПа
- Герметичность Испытательное давление 0,8 МПа в течение 30 с (без протечек и падения давления)
- Атмосферостойкость Эксплуатация при температуре от -30 °C до +60 °C, класс УФ-стойкости UV50+
Параметры оборудования
- Производительность 8-15 м/мин (регулируется в зависимости от диаметра рукава и шага перфорации)
- Точность позиционирования Отклонение по центру отверстия ≤0,5 мм
- Коэффициент выхода годной продукции ≥99,5%
- Параметры электропитания 380 В / 50 Гц (трехфазная пятипроводная система, конфигурация под заказ)
- Габаритные размеры (Д х Ш х В) 12x2x2 м (корректируются под планировку цеха)
- Система управления Полностью автоматическая на базе ПЛК
Галерея образцов
- Технология неразрушающей обработки
Процесс внешней перфорации в сочетании с холодной прессовкой исключает повторный нагрев и плавление материала. Это позволяет полностью сохранить структурную целостность полиэтиленовых рукавов, предотвратить снижение прочности или растрескивание в зонах соединений, а также минимизировать процент брака. - Полная автоматизация и высокая рентабельность
Процессы позиционирования, перфорации, сборки и контроля параметров полностью управляются системой на базе ПЛК, что позволяет обслуживать линию силами одного оператора. По сравнению с ручным методом (2-3 м/мин) производительность возрастает в 3-5 раз при коэффициенте выхода годной продукции ≥99,5%, что существенно снижает расходы на оплату труда и устранение дефектов. - Широкий диапазон настроек и универсальность
Линия совместима с полиэтиленовыми магистральными рукавами диаметром от 50 до 200 мм. Шаг перфорации (0,5-5 м) и типоразмеры штуцеров (20-50 мм) гибко регулируются. Память системы поддерживает сохранение до 100 технологических рецептов, обеспечивая быструю переналадку без повторного проведения пусконаладочных работ при переходе на выпуск другой серии продукции. - Комплексный сервис и модульная модернизация
Помимо поставки технологической линии, предоставляются услуги по индивидуальному проектированию выпускных элементов, обучению персонала, монтажу и шеф-монтажу. Конструкция оборудования поддерживает модульную модернизацию, что исключает необходимость повторных капиталовложений при расширении производства и гарантирует высокую окупаемость инвестиций.

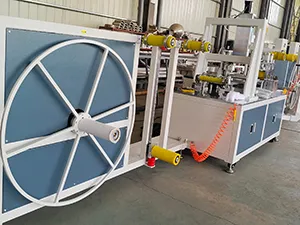

В период с 2024 по 2025 год заказчик из Чили расширил масштаб сотрудничества: после успешного внедрения линии для установки внешних выпускных штуцеров на полиэтиленовые рукава и пресс-форм для литья фитингов компания ввела в эксплуатацию две высокоавтоматизированные линии для производства капельной ленты с плоским эмиттером.
